Счётчик газа с термокомпенсатором: зачем нужен и как работает

В Узбекистане летом воздух прогревается до +40 °C, а зимой в отдельных районах опускается до -15 °C. Разница в 55 градусов — это не просто погодная статистика, это прямой фактор, влияющий на то, сколько газа фиксирует счётчик. Причина в физике: при нагревании газ расширяется, при охлаждении — сжимается. Одна и та же масса газа летом займёт больший объём, чем зимой. А обычный счётчик измеряет именно объём — без поправки на температуру.

Счётчик с термокомпенсатором решает эту проблему: он автоматически пересчитывает измеренный объём к стандартным условиям, как будто газ всегда имеет температуру +20 °C. Это делает учёт точнее и честнее — независимо от того, стоит ли счётчик в тёплой квартире или на улице в мороз.

Почему температура влияет на показания счётчика газа

Природный газ — сжимаемое вещество, подчиняющееся газовым законам. При изменении температуры его объём меняется пропорционально. По закону Шарля: при постоянном давлении объём газа прямо пропорционален абсолютной температуре.

Что это означает на практике? При температуре +40 °C (313 К) тот же объём газа содержит меньше молекул, чем при +20 °C (293 К). А при -15 °C (258 К) — больше. Если счётчик измеряет объём при фактической температуре газа, а газоснабжающая организация рассчитывает стоимость исходя из стандартных условий (+20 °C по ГОСТ 2939-63), возникает расхождение.

Конкретный пример:

• Летом при +40 °C счётчик без термокоррекции покажет объём на 6–7% больше, чем реально прошло газа в пересчёте на стандартные условия — потребитель переплачивает.
• Зимой при -15 °C тот же счётчик покажет объём на 12–13% меньше — потребитель недоплачивает, газоснабжающая организация недополучает деньги.

На первый взгляд кажется, что летом и зимой ошибки уравновешиваются. Но это не так: в разных объектах соотношение летнего и зимнего потребления разное. Дом с газовым котлом зимой потребляет в разы больше, чем летом, — и именно в тот период, когда без термокоррекции объём занижается.

Стандартные условия для измерения газа по ГОСТ 2939-63: температура +20 °C, давление 101,325 кПа. Все коммерческие расчёты между поставщиком и потребителем должны вестись именно при этих условиях.

Что такое термокомпенсатор и как он работает

Термокомпенсатор (или термокорректор) — встроенный механизм или электронный блок, который автоматически вносит поправку на температуру газа в момент измерения.

Существует два принципа реализации:

Механический термокомпенсатор

Используется в мембранных (диафрагменных) счётчиках. Внутри счётчика находится биметаллический или иной механический элемент, который при изменении температуры физически корректирует передаточное число счётного механизма. Коррекция происходит без батарейки и электроники — чисто механически. Именно этот тип маркируется буквой «Т» в названии (например, Гранд 10ТК G1 из каталога schetchik.uz: буква Т обозначает термокомпенсатор, буква К — коррекцию).

Электронная термокоррекция

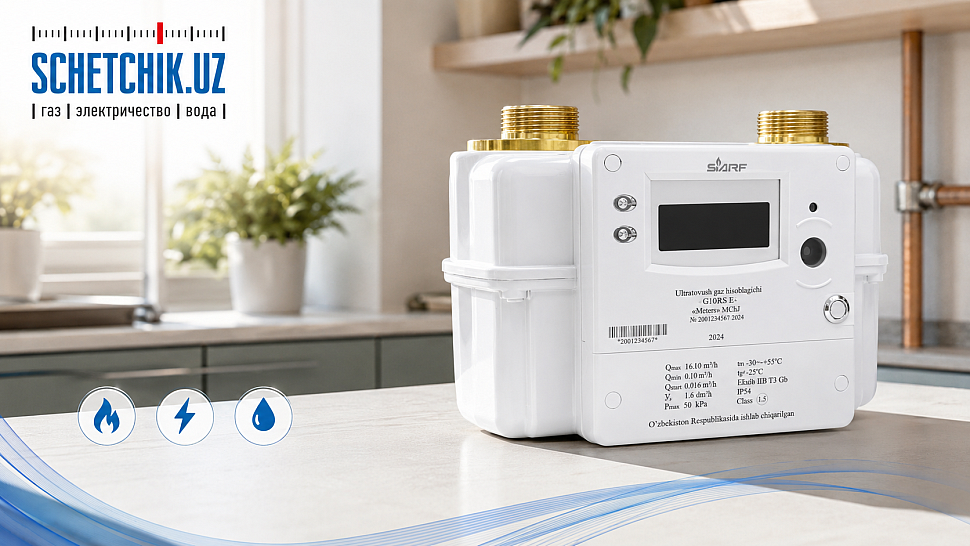

Применяется в ультразвуковых счётчиках. В измерительном канале встроен датчик температуры, который непрерывно измеряет температуру газа. Электроника счётчика в реальном времени пересчитывает объём к стандартным условиям (+20 °C). Именно так работают счётчики Sarf из каталога schetchik.uz: при калибровке по 7 точкам расхода погрешность до 1% в каждой точке, термокоррекция — встроенная.

В характеристиках счётчика Sarf G10 прямо указано: «Термокоррекция: Да». Это значит, что все показания, которые поступают в систему учёта газоснабжающей организации, уже скорректированы по температуре.

Чем счётчик с термокомпенсатором отличается от обычного

Счётчик с термокомпенсатором vs обычный счётчик

Буква «Т» в маркировке газового счётчика — что означает

При выборе счётчика в каталоге можно заметить, что некоторые модели содержат букву «Т» в названии или в спецификации. На сайте schetchik.uz об этом написано прямо: «Буква Т в названии говорит о том, что устройство можно устанавливать на улице — в нём есть термокомпенсатор, который обеспечит защиту от температурных перепадов».

Таким образом, буква «Т» в маркировке газового счётчика означает одновременно два свойства:

• Наличие термокомпенсатора — прибор автоматически корректирует показания по температуре.
• Допуск к уличной установке — счётчик спроектирован для работы в расширенном диапазоне температур, характерном для наружного монтажа.

Примеры в каталоге schetchik.uz:

• Гранд 10ТК G1 — механический счётчик с температурной коррекцией, импульсный выход, горизонтальный и вертикальный монтаж.
• SPI-Гранд G4 без ДД(Т) — ультразвуковой, формулировка «без ДД» означает без дополнительного датчика давления, «(Т)» — с термокомпенсатором.
• Sarf G4, G6, G10 — у всех в характеристиках «Термокоррекция: Да», реализована через встроенный электронный датчик температуры.

Когда нужен счётчик с термокомпенсатором, а когда без

Вопрос не в том, хорош или плох термокомпенсатор сам по себе — он всегда даёт более точный учёт. Вопрос в том, насколько критична эта точность в конкретной ситуации.

Термокомпенсатор нужен:

• При установке счётчика на улице или в неотапливаемом помещении (подвал, лестничная клетка без отопления, технический узел) — сезонный перепад температур максимальный.
• Для юридических лиц при коммерческом учёте — любое расхождение с ГОСТ 2939-63 при проверке считается нарушением условий учёта.
• Для частного дома с газовым котлом — зимой, когда потребление максимальное, температура в котельной без отопления может быть около 0 °C.
• При большом объёме потребления — погрешность в 10–12% на значительном расходе газа превращается в ощутимую сумму переплаты или недоплаты.

Без термокомпенсатора достаточно:

• При установке в отапливаемой квартире — температура в помещении стабильна круглый год (18–25 °C), отклонение от стандартных условий минимально.
• При внутреннем учёте (субсчётчики между арендаторами) — там важна не абсолютная точность по ГОСТ, а честное разделение показаний между пользователями.
• Для контрольного учёта (дополнительный счётчик для отслеживания расхода) — погрешность допустима.

Счётчик с термокомпенсатором на улице: особенности установки

Уличная установка газового счётчика предъявляет дополнительные требования — независимо от наличия термокомпенсатора.

1. Защитный короб обязателен — металлический запирающийся шкаф защищает прибор от атмосферных осадков, прямого солнца, механических повреждений и несанкционированного доступа.
2. Уточните рабочий диапазон температур в паспорте конкретной модели — стандарт для большинства бытовых счётчиков от -10 до +50 °C. Для районов с более холодными зимами выбирайте модели с расширенным диапазоном.
3. Термокомпенсатор не заменяет защитный короб — он корректирует показания, но не защищает электронику от влаги и механических воздействий.
4. Монтаж уличного счётчика выполняется только специалистом газовой службы или аккредитованной организацией — самостоятельная установка недопустима.

Для Ташкента и большинства регионов Узбекистана уличная установка счётчика без термокомпенсатора создаёт потенциальные расхождения с нормативным учётом. Газовые службы всё чаще требуют термокомпенсатор как обязательный параметр при выдаче сертификата на уличный прибор.

Выгодно ли ставить счётчик с термокомпенсатором в Узбекистане

С точки зрения точности учёта — да, выгодно в первую очередь для потребителей с уличным счётчиком или в неотапливаемых помещениях. Логика простая:

Зимой при -15 °C обычный счётчик показывает объём на 12–13% меньше стандартного. Если ваш котёл расходует, условно, 200 м³ в месяц в январе, разница составит около 24–26 м³ — газ вы потребили, но счётчик недосчитал. Газоснабжающая организация рано или поздно скорректирует это при перерасчёте или при замене счётчика.

Счётчики Sarf, Smart GM и SPI-Гранд из каталога schetchik.uz имеют встроенную электронную термокоррекцию — это значит, что их показания уже приведены к стандарту, и споров с газовой службой о корректности учёта не возникает.

Разница в цене между моделями с термокоррекцией и без неё в пределах одной линейки незначительная — это не отдельный опциональный модуль, а стандартная функция всех современных ультразвуковых счётчиков в каталоге.

Термокомпенсатор в газовом счётчике — это инструмент точного учёта при переменных температурных условиях. Для квартиры с постоянным отоплением он менее критичен. Для уличной установки, неотапливаемой котельной и коммерческого учёта — необходим. В Узбекистане с его летними +40 °C и зимними -15 °C термокоррекция особенно актуальна.

Все ультразвуковые счётчики газа в каталоге schetchik.uz — Sarf, Smart GM, SPI-Гранд — оснащены встроенной электронной термокоррекцией. Среди механических моделей ищите букву «Т» в маркировке.
