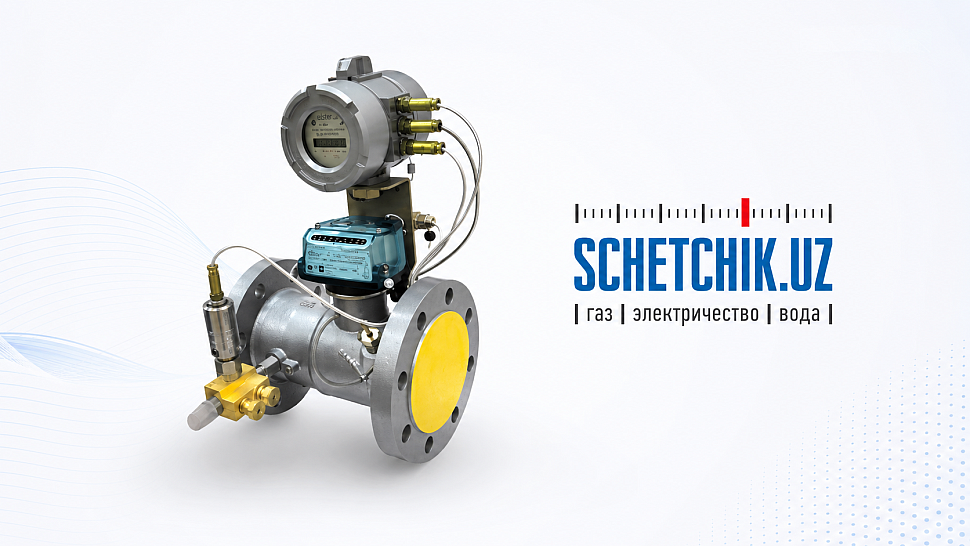

Турбинный счётчик газа: как работает и где применяется

Мембранный счётчик газа стоит в большинстве квартир и частных домов Узбекистана. Ультразвуковой всё активнее вытесняет его при новых подключениях. Но есть целый класс объектов — газораспределительные станции, котельные, промышленные предприятия, — где ни тот ни другой физически не справится с задачей: расход газа там измеряется сотнями и тысячами кубометров в час. Для таких объектов существует турбинный счётчик.

Турбинный счётчик газа — промышленный прибор. Он не ставится в квартиры и не продаётся в хозяйственном магазине. Но именно он стоит на каждом городском газораспределительном пункте, на входе в котельную жилого комплекса, на промышленном предприятии. В этой статье разберём, как он устроен, по какому принципу работает и как выбрать нужную модель.

Чем турбинный счётчик отличается от мембранного и ультразвукового

Три типа счётчиков газа — мембранный, ультразвуковой и турбинный — решают одну задачу разными способами. Главное различие не в точности, а в диапазоне расходов, под который рассчитан каждый тип.

Сравнение типов счётчиков газа по назначению

Из таблицы видно главное: турбинный счётчик начинается там, где заканчиваются возможности двух других типов. При расходе 100 м³/ч мембранный прибор просто не существует в природе в нужном исполнении — потребовалось бы параллельно несколько десятков приборов, что нецелесообразно.

Как устроен турбинный счётчик газа

Конструкция турбинного счётчика состоит из нескольких ключевых элементов.

Входной патрубок (фланец)
          │
[Выпрямитель потока] ← формирует равномерный поток газа
          │
[ТУРБИННОЕ КОЛЕСО с лопастями]
          │  вращается пропорционально скорости потока
          │
[Магнит на оси турбины]
          │  при каждом обороте — магнитный импульс
          │
[Датчик Холла / индукционный датчик]
          │  считывает обороты без контакта с газом
          │
[Счётный механизм / электронный блок]
          │
[КОРРЕКТОР БК] ← приводит объём к стандартным условиям
          │       (давление, температура, сжимаемость)
          │
Выходной патрубок (фланец)

Принцип работы: газ, проходя через счётчик, вращает турбинное колесо с наклонными лопастями. Скорость вращения пропорциональна скорости потока газа. Магнит на оси турбины при каждом обороте индуцирует сигнал в датчике — этот сигнал передаётся на счётный механизм, который пересчитывает обороты в объём.

Важная деталь: датчик не контактирует с газом напрямую — он считывает магнитный импульс через стенку корпуса. Это обеспечивает герметичность и пожаробезопасность конструкции.

Для смазки подшипников турбины в счётчике предусмотрен насосный узел, который подаёт масло по микротрубкам. Именно регулярность этой смазки — один из ключевых параметров технического обслуживания турбинных счётчиков.

Что такое корректор БК и зачем он нужен

Турбинный счётчик измеряет объём газа в рабочих условиях — то есть при фактических давлении и температуре в трубопроводе. Но расчёты между поставщиком и потребителем ведутся при стандартных условиях: температура +20 °C, давление 101,325 кПа (ГОСТ 2939-63). При других условиях один и тот же объём газа будет иметь разную теплотворную способность.

Именно для этого в составе измерительного комплекса КИ-СТГ (Комплекс Измерительный — Счётчик Турбинный Газовый) предусмотрен корректор БК — блок коррекции. Он автоматически вносит поправки на три параметра:

• Температуру газа — через встроенный термодатчик.
• Давление газа — через встроенный датчик давления.
• Коэффициент сжимаемости (Z-фактор) — вычисляется по уравнению состояния реального газа.

Результат — показания, приведённые к стандартным условиям, которые и принимаются для коммерческого расчёта. Это принципиальный момент: без корректора БК турбинный счётчик не может использоваться для коммерческого учёта — только для оперативного контроля внутри объекта.

Именно поэтому в каталоге schetchik.uz все модели представлены как «КИ-СТГ» — измерительный комплекс в сборе: счётчик СТГ + корректор БК. Покупка только счётчика без корректора имеет смысл лишь при наличии уже установленного корректора или для внутреннего учёта.

Где применяется турбинный счётчик газа

Сфера применения турбинных счётчиков определяется их расходными характеристиками — они предназначены для объектов с высоким и постоянным расходом газа.

Газораспределительные станции (ГРС) и пункты (ГРП)

Узлы, на которых газ высокого давления преобразуется в газ низкого давления для подачи в городские сети. Расходы здесь — сотни и тысячи кубометров в час. Турбинный счётчик здесь — стандарт коммерческого учёта между магистральным транспортировщиком и газораспределительной организацией.

Промышленные котельные

Котельная жилого комплекса, завода или административного здания потребляет газ в непрерывном режиме и в значительных объёмах. Точность учёта критична: ошибка в несколько процентов на больших расходах оборачивается значительными денежными потерями.

Промышленные предприятия

Производственные объекты — стекольные заводы, металлургические цеха, хлебозаводы, цементные производства — используют газ как технологическое топливо. Расходы и давление газа на таких объектах требуют именно турбинного типа счётчика.

Автомобильные газонаполнительные компрессорные станции (АГНКС)

Станции заправки газомоторным топливом (КПГ). В фильтре каталога schetchik.uz даже есть отдельный фильтр «АГНКС» — это показывает, что данная сфера является отдельным и значимым сегментом применения.

Как выбрать типоразмер турбинного счётчика по расходу

Подбор турбинного счётчика по типоразмеру — задача проектная, и в серьёзных случаях выполняется с участием газовой службы или специализированной проектной организации. Но понять логику подбора полезно.

1. Определить максимальный расход газа на объекте — это расход в пиковый момент (например, при одновременной работе всех горелок котельной). Указывается в проекте или рассчитывается по паспортным данным оборудования.
2. Выбрать счётчик с верхним пределом диапазона выше максимального расхода — рабочая точка должна находиться в диапазоне 20–80% от максимального расхода счётчика. Работа на нижней границе диапазона снижает точность.
3. Проверить давление газа в точке установки — диапазон рабочего давления счётчика должен соответствовать давлению в магистрали (низкое, среднее или высокое).
4. Определить диаметр трубопровода — диаметр фланцев счётчика должен совпадать с диаметром трубопровода на узле учёта. При необходимости используются переходы.

Пример: котельная с двумя котлами суммарной тепловой мощностью 4 МВт, расход природного газа при полной нагрузке — около 420 м³/ч. Подходящий типоразмер — КИ-СТГ-80/400 (расход до 400 м³/ч при 80% нагрузке, пик — до 400 м³/ч с запасом) или КИ-СТГ-80/400 / КИ-СТГ-100/650 в зависимости от запаса.

Модели КИ-СТГ из каталога schetchik.uz

Техническое обслуживание и межповерочный интервал

Турбинный счётчик — это прецизионный измерительный прибор, и его правильная эксплуатация требует соблюдения нескольких условий.

Межповерочный интервал

Для моделей КИ-СТГ из каталога schetchik.uz — 4 года для юридических лиц, 8 лет для физических. По истечении интервала счётчик подлежит поверке в аккредитованной метрологической службе. Без действующего свидетельства о поверке узел учёта считается коммерчески недостоверным.

Смазка подшипников

Подшипники турбинного колеса работают в потоке газа и требуют регулярной смазки — иначе износ приводит к изменению характеристик трения и, соответственно, к погрешности измерений. Периодичность обслуживания указана в паспорте прибора.

Качество газа

Наличие механических примесей, конденсата и масляного аэрозоля в газе ускоряет износ лопастей турбины и загрязнение подшипников. Перед турбинным счётчиком обязательно устанавливается газовый фильтр — это требование нормативных документов, а не рекомендация.

Прямые участки трубопровода

Для корректного измерения необходимы прямые участки трубопровода до и после счётчика. Минимальная длина — 2Ду (два диаметра трубы) до счётчика и 0Ду после. При наличии местных сопротивлений (колен, задвижек) прямой участок до счётчика увеличивается.

Турбинный счётчик газа — это не бытовой прибор и не замена мембранному или ультразвуковому. Это промышленное измерительное оборудование для объектов с расходом от нескольких десятков до тысяч кубометров газа в час: котельных, газораспределительных пунктов, промышленных предприятий. В составе измерительного комплекса КИ-СТГ он обеспечивает коммерческий учёт с приведением к стандартным условиям через корректор БК.

Каталог турбинных счётчиков газа (КИ-СТГ) с диаметрами от 50 до 150 мм и диапазонами расхода от 100 до 1600 м³/час — на schetchik.uz. Подбор модели под конкретный объект лучше согласовать с менеджерами: слишком много исходных данных нужно учесть правильно.

Перейти в каталог турбинных счётчиков газа → https://schetchik.uz/category/schyotchiki-gaza/turbinnyy/
