Виды запорной арматуры: назначение и устройство

В любой системе водоснабжения, отопления или газоснабжения рано или поздно возникает необходимость перекрыть поток — для ремонта, замены счётчика, при аварии или просто на время отпуска. За эту задачу отвечает запорная арматура: краны, вентили, задвижки, затворы и клапаны, которые внешне похожи, но решают разные задачи и устроены по-разному. Читать далее →

Путаница в терминах — обычное дело: кто-то называет любой вентиль краном, кто-то путает задвижку с затвором. В этой статье разберём, чем виды запорной арматуры отличаются друг от друга, из чего они сделаны и как выбрать подходящий вариант под конкретную систему.

Что такое запорная арматура и для чего она нужна

Запорная арматура — это устройства, которые либо полностью перекрывают поток среды (воды, газа, пара), либо полностью его открывают. В отличие от регулирующей арматуры, которая может находиться в промежуточных положениях для управления интенсивностью потока, запорная арматура работает по принципу «открыто-закрыто», без полутонов.

Основные задачи, которые решает запорная арматура:

• Изоляция участка системы для ремонта или замены оборудования — счётчика воды, насоса, фильтра.
• Аварийное перекрытие при протечке или утечке газа.
• Разделение системы на зоны — например, отдельное перекрытие стояков в многоквартирном доме.
• Подготовка к сезонным работам — консервация системы отопления летом, перекрытие полива на зиму.

Основные виды: краны, вентили, задвижки, затворы, клапаны

В каталогах и на практике встречается несколько конструктивных типов запорной арматуры — у каждого свой принцип перекрытия потока.

Краны (шаровые)

Самый распространённый тип в бытовых системах. Внутри корпуса находится шар с отверстием — при повороте рукоятки на 90° отверстие совмещается с осью трубы (открыто) или перпендикулярно ей (закрыто). Преимущества: быстрое открытие-закрытие одним движением, минимальное гидравлическое сопротивление в открытом положении, простота конструкции и долгий срок службы.

Вентили

Перекрытие происходит за счёт перемещения запорного элемента (золотника) вдоль оси, перпендикулярной направлению потока, при вращении маховика. В отличие от шарового крана, вентиль закрывается не одним движением, а постепенным вращением — это даёт более плавное перекрытие и возможность частичного регулирования потока, хотя по назначению вентиль всё же запорное, а не регулирующее устройство.

Задвижки

Запорный элемент (диск или клин) перемещается перпендикулярно направлению потока, полностью перекрывая сечение трубы. Используются преимущественно на трубопроводах большого диаметра — от 50 мм и выше, где шаровые краны такого размера становятся громоздкими и дорогими. Характерны для систем водоснабжения и отопления многоквартирных домов, промышленных объектов.

Затворы (дисковые)

Запорный элемент — диск, поворачивающийся вокруг своей оси внутри корпуса, аналогично шаровому крану, но с диском вместо шара. Компактнее задвижек при том же диаметре трубы, применяются на средних и больших диаметрах, где важна экономия места при монтаже.

Клапаны

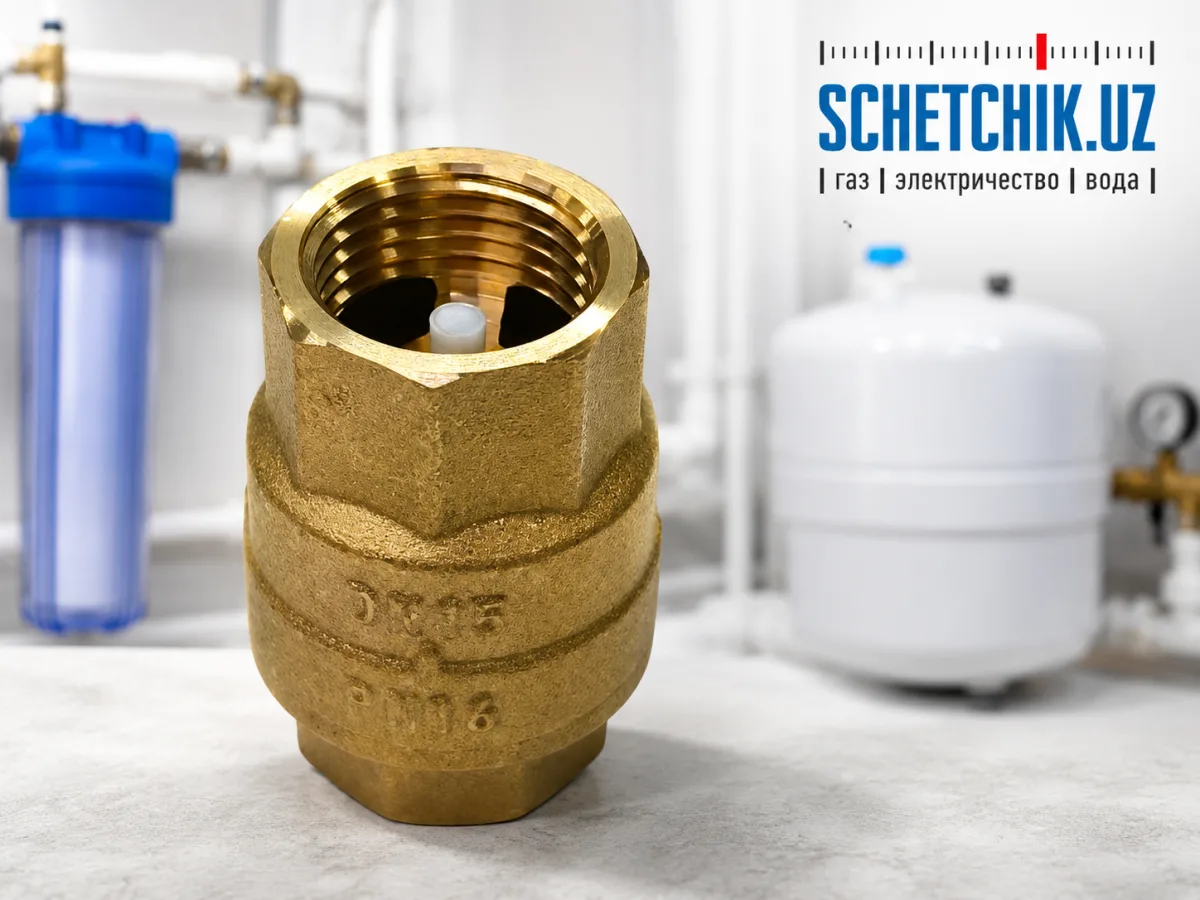

Широкая категория, которая включает обратные клапаны (пропускают поток только в одном направлении, предотвращая обратный ток) и отсечные клапаны, в том числе с дистанционным управлением — например, газовые клапаны, которые автоматически перекрывают подачу газа при срабатывании датчика загазованности или сейсмической активности.

Сравнение видов запорной арматуры по принципу действия и применению

Запорная и регулирующая арматура: в чём разница

Это разграничение часто вызывает путаницу, хотя принцип простой.

• Запорная арматура работает в двух крайних положениях — полностью открыто или полностью закрыто. Промежуточные положения не предусмотрены конструкцией или приводят к ускоренному износу (например, частично открытый шаровой кран быстро разрушает уплотнения от эрозии потоком).
• Регулирующая арматура специально спроектирована для работы в промежуточных положениях — её задача не перекрыть поток, а управлять его интенсивностью: регуляторы давления газа, балансировочные клапаны систем отопления, регулирующие краны для точной настройки расхода.

На практике многие виды арматуры используются и так, и так в зависимости от задачи — например, вентиль формально способен на частичное регулирование, но как основной регулирующий элемент системы лучше использовать арматуру, спроектированную именно для этого: фильтры и регуляторы — отдельная категория в каталоге schetchik.uz.

Устройство шарового крана: из чего состоит и как работает

Поскольку шаровой кран — самый распространённый тип арматуры в быту, разберём его устройство подробнее.

Основные элементы конструкции:

• Корпус — внешняя оболочка, через которую проходит поток. Материал корпуса определяет область применения крана.
• Шар — запорный элемент со сквозным отверстием диаметром, равным внутреннему диаметру трубы (для минимального сопротивления потоку).
• Седла (уплотнительные кольца) — прижимают шар с двух сторон, обеспечивая герметичность в закрытом положении.
• Шток — соединяет рукоятку с шаром, передавая вращательное движение.
• Рукоятка или рычаг — элемент управления; по его положению (вдоль или поперёк трубы) визуально определяется, открыт кран или закрыт.

Материалы изготовления: латунь, нержавеющая сталь, чугун, полимеры

Материал корпуса и внутренних элементов определяет, для какой среды и при каких условиях подходит арматура.

Латунь

Самый распространённый материал для бытовой запорной арматуры. Хорошо сопротивляется коррозии, легко обрабатывается, обеспечивает герметичность соединений. Подходит для холодной и горячей воды, а также для газа (при соответствующей маркировке и сертификации именно как газовая арматура).

Сталь

Применяется там, где нужна повышенная прочность — фланцевые соединения, задвижки и затворы большого диаметра, системы с высоким давлением. Стальная арматура без защитного покрытия более подвержена коррозии, чем латунь, поэтому часто используется с антикоррозийным покрытием или в системах, где это не критично.

Чугун

Традиционный материал для задвижек и клапанов большого диаметра в магистральных сетях и промышленных системах. Прочен, но более хрупок при ударных нагрузках по сравнению со сталью.

Пластик (ПВХ, полипропилен)

Лёгкий, не подвержен коррозии, экономичен. Применяется в системах с умеренным давлением и температурой — холодное водоснабжение, полив, дренаж. Для горячей воды и тем более газа пластиковая арматура без специальной термостойкой маркировки не подходит.

Как выбрать арматуру под систему водоснабжения, отопления или газоснабжения

Подбор конкретной модели зависит от нескольких параметров, которые стоит проверить перед покупкой.

1. Определите назначение: арматура для воды и для газа — это разные категории, даже если конструктивно похожи. Использовать водяной кран на газовой линии недопустимо.
2. Проверьте диаметр условного прохода (Ду или Dn) — должен соответствовать диаметру трубы в системе.
3. Уточните рабочее давление (Ру или PN) — арматура должна выдерживать максимальное давление в системе с запасом.
4. Для систем отопления и горячего водоснабжения проверьте максимальную рабочую температуру материала уплотнений.
5. Выберите тип присоединения — резьбовое (для меньших диаметров) или фланцевое (для труб от 50 мм и выше).
6. Для газовых систем используйте только арматуру с соответствующей сертификацией и маркировкой «газовый» — это не формальность, а требование безопасности.

Перед вводом воды или газа в квартиру или дом, перед каждым счётчиком и перед каждым крупным прибором (бойлер, насос, котёл) рекомендуется устанавливать отдельную запорную арматуру — это позволяет изолировать конкретный участок для обслуживания, не перекрывая всю систему.

Для большинства бытовых задач — перекрытие воды на вводе в квартиру, перед счётчиком, перед прибором — оптимальный выбор это шаровой кран из латуни: простой, надёжный, с минимальным гидравлическим сопротивлением. Для магистралей большого диаметра и промышленных систем используются задвижки и затворы. Для газовых систем — только арматура с соответствующей сертификацией, без исключений.

Каталог запорной арматуры — краны, вентили, фланцы, клапаны разных диаметров и материалов — на schetchik.uz. Фильтр по разновидности (водяная/газовая), диаметру и материалу поможет быстро найти нужную позицию.
