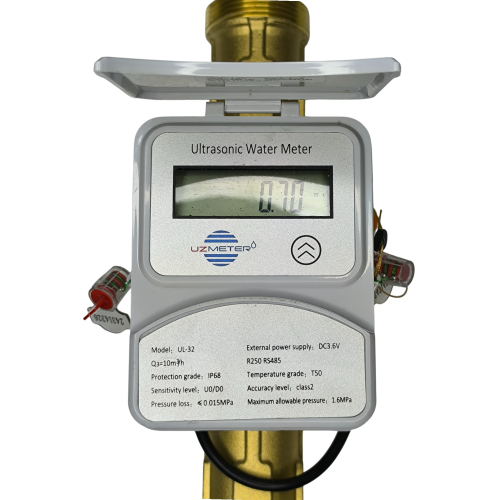

Uzmeter dn-32 ultratovushli sovuq suv hisoblagichi

Uzmeter DN32 sovuq suv uchun ultratovushli hisoblagich

💧 Uzmeter DN32 — shartli diametri 32 mm bo‘lgan quvurlarda sovuq suvning joriy sarfi va umumiy yig‘ilgan hajmini o‘lchash uchun mo‘ljallangan elektron hisoblagich.

Model turar joy, tijorat obyekti, korxona, ichki hisob tizimi va ko‘rsatkichlarni avtomatik yig‘ish tizimlarida foydalanish uchun mos. Ultratovushli o‘lchash usuli suv sarfini qanotcha, turbina va boshqa aylanadigan qismlarsiz hisoblash imkonini beradi.

🔊 Ultratovushli o‘lchash prinsipi

Hisoblagich ichida ultratovush datchiklari o‘rnatilgan. Ular signallarni suv oqimi yo‘nalishida va unga qarshi yuboradi. Elektron blok signallarning o‘tish vaqtini solishtiradi, suv tezligini aniqlaydi va quyidagilarni hisoblaydi:

• joriy sarf;
• umumiy yig‘ilgan hajm;
• agar funksiyasi mavjud bo‘lsa, oqim yo‘nalishi;
• ijroga qarab qurilma holati va diagnostika ma’lumotlari.

O‘lchash kanalida qanotcha yoki turbina yo‘q. Shu sababli hisoblagich mexanik yeyilish, tiqilib qolish va aylanadigan qismlar eskirishi natijasida sezgirlik pasayishiga kamroq uchraydi.

📏 DN32 nimani anglatadi?

DN32 — quvurning shartli diametri. Rezbali armaturada bu o‘lcham odatda taxminan 1¼″ quvur ulanishiga mos keladi.

Korpusning tashqi rezbasi, biriktiruvchi gaykalar va montaj qismlarining haqiqiy o‘lchamini pasport yoki ombordagi mahsulotdan tekshirish kerak.

Buyurtmadan oldin hisoblagichning ulanish o‘lchami quvur va montaj fitinglariga mos ekanini tekshirish zarur.

🚰 Sovuq suv uchun

Ushbu modifikatsiya sovuq suvni hisobga olish uchun mo‘ljallangan. To‘g‘ri foydalanish uchun quyidagilarni tekshirish kerak:

• minimal ish harorati;
• maksimal suv harorati;
• harorat klassi;
• atrof-muhitning ruxsat etilgan harorati;
• elektron blokning kondensat va suv bosishidan himoyasi.

Sovuq suv hisoblagichlarining harorati aniq qurilma pasportida ko‘rsatilgan diapazon bilan cheklanadi. Ishlab chiqaruvchi tasdig‘isiz modelni issiq suvga o‘rnatish mumkin emas.

🏠 Qo‘llanish joylari

• xususiy uy va kottejlar;
• ko‘p qavatli binolar;
• ofis va ma’muriy xonalar;
• do‘kon va savdo obyektlari;
• mehmonxona va yotoqxonalar;
• kichik ishlab chiqarish korxonalari;
• ichki suv ta’minoti tizimlari;
• texnik va tijoriy hisob tugunlari;
• ko‘rsatkichlarni avtomatik yig‘ish tizimlari;
• dispetcherlik va sarfni nazorat qilish tizimlari.

📊 Qurilma qanday ma’lumotlarni ko‘rsatishi mumkin?

Uzmeter DN32 ning aniq versiyasiga qarab elektron displeyda quyidagilar ko‘rsatilishi mumkin:

• umumiy yig‘ilgan suv hajmi;
• joriy sarf;
• oqim yo‘nalishi;
• batareya holati;
• xato kodi;
• aloqa holati;
• xizmat parametrlari;
• arxiv ma’lumotlari.

Har bir funksiyaning mavjudligi pasport bilan tasdiqlanishi kerak. Aniq modifikatsiyada mavjud bo‘lmagan funksiyalarni kartochkaga qo‘shmaslik lozim.

📡 Ma’lumotlarni masofadan uzatish

Hisoblagich mos simli interfeys yoki tashqi aloqa uskunasi orqali masofaviy hisob tizimiga ulanishi mumkin.

Ma’lumot uzatish uchun quyidagilar ishlatilishi mumkin:

• RS-485;
• RS-232;
• impuls chiqishi;
• optik port;
• tashqi GSM/GPRS-modem;
• aniq versiyada mavjud bo‘lsa, NB-IoT yoki boshqa aloqa moduli.

RS-485 — ma’lumotlarni kontroller, kompyuter yoki dispetcherlik tizimiga uzatish uchun ishlatiladigan simli sanoat interfeysi.

GSM/GPRS — mobil tarmoq orqali ma’lumot uzatish. Buning uchun alohida modem va SIM-karta kerak bo‘lishi mumkin.

«GSM/GPRS ma’lumot uzatish» yozuvi doim ham ichki modem mavjudligini anglatmaydi. Komplektatsiya va aloqa usulini buyurtmadan oldin aniqlashtirish kerak.

🔋 Quvvat manbai

Ushbu turdagi ultratovushli hisoblagichlar odatda ichki batareyadan ishlaydi. Suv sarfini o‘lchash uchun 220 V tarmoqqa doimiy ulanish talab qilinmaydi.

Batareyaning ishlash muddati quyidagilarga bog‘liq:

• element sig‘imi;
• o‘lchash chastotasi;
• ma’lumot uzatish chastotasi;
• atrof-muhit harorati;
• ichki yoki tashqi aloqa moduli mavjudligi;
• foydalanish rejimi.

Xariddan oldin batareyaning hisoblangan ishlash muddati, uni almashtirish imkoniyati va almashtirgandan keyin qiyoslashni saqlash shartlarini aniqlashtirish kerak.

🛡️ Elektron blok himoyasi

Quduq, podval va nam xonalarda o‘rnatish uchun korpusning himoya darajasi muhim. Uzmeter ultratovushli va aqlli hisoblagichlari haqidagi umumiy ma’lumotda IP68 himoyasi ko‘rsatiladi, ammo DN32 versiyasining aniq himoya darajasini pasportdan tekshirish kerak.

IP68 — changdan to‘liq va ishlab chiqaruvchi belgilagan sharoitlarda uzoq muddat suv ta’siridan himoya degani.

IP68 bo‘lsa ham quyidagilarni germetik yopish kerak:

• ulagichlar;
• kabel kirishlari;
• modem ulanish joylari;
• biriktiruvchi muftalar;
• kabelning shikastlangan qismlari.

⚙️ Sarf va metrologik xususiyatlar

Hisoblagichni professional tanlash uchun to‘rtta asosiy sarf qiymatini bilish kerak:

• Q1 — qurilma me’yoriy o‘lchashni boshlaydigan minimal sarf;
• Q2 — o‘tish sarfi;
• Q3 — doimiy yoki nominal sarf;
• Q4 — qisqa muddatga ruxsat etilgan maksimal sarf.

Shuningdek, R = Q3/Q1 diapazoni ko‘rsatiladi. R qancha katta bo‘lsa, hisoblagich nominal sarfga nisbatan kichik oqimlarni shuncha yaxshi hisobga oladi.

Q1, Q2, Q3, Q4 va R qiymatlarini faqat DN32 o‘lchamiga qarab aniqlab bo‘lmaydi. Ular aniq model pasportidan olinishi kerak.

📉 Bosim va bosim yo‘qotilishi

Maksimal ish bosimini markirovkadan tekshirish kerak. Suv hisoblagichlarida ko‘pincha 1,6 MPa gacha bosim uchraydi, ammo pasportsiz bu qiymatni mahsulotga qo‘llash mumkin emas.

Qanotcha bo‘lmagani sababli ultratovushli konstruksiya odatda an’anaviy mexanik hisoblagichga qaraganda oqimga kamroq to‘sqinlik qiladi. Haqiqiy bosim yo‘qotilishi ishlab chiqaruvchi hujjatlari bilan tasdiqlanishi kerak.

🧹 Hisoblagich oldidagi filtr

Harakatlanuvchi qismlar bo‘lmasa ham, hisoblagich oldiga dag‘al tozalash filtri o‘rnatish tavsiya etiladi. U quyidagilarni ushlab qoladi:

• qum;
• zang;
• quvur qoldiqlari;
• qurilish chiqindilari;
• zichlash materiallari zarrachalari.

Filtr o‘lchash kanali, klapan, ulanish va hisob tugunining boshqa uskunalarini himoya qiladi.

➡️ Oqim yo‘nalishi va montaj holati

Korpusdagi strelka suv harakati yo‘nalishi bilan bir xil bo‘lishi kerak.

Ruxsat etilgan o‘rnatish holati quyidagicha bo‘lishi mumkin:

• gorizontal;
• vertikal;
• pasport ruxsat bersa, qiya.

Ultratovushli qurilma mexanik hisoblagichga qaraganda holatga kamroq sezgir bo‘lsa ham, rasmiy montaj sxemasiga amal qilish zarur.

🔧 O‘rnatish talablari

• suv ta’minotini yoping;
• quvurdagi bosimni tushiring;
• o‘rnatishdan oldin quvurni yuving;
• to‘rli filtr o‘rnating;
• strelka yo‘nalishini tekshiring;
• korpusning qiyshayishiga yo‘l qo‘ymang;
• hisoblagichni quvur tayanchi sifatida ishlatmang;
• quvur suv bilan to‘liq to‘lganini ta’minlang;
• doimiy havo to‘planishiga yo‘l qo‘ymang;
• pasportdagi to‘g‘ri quvur qismlariga rioya qiling;
• displey va kabelni zarbadan himoya qiling;
• montajdan keyin suvni asta oching;
• ulanishlarni sizib chiqishga tekshiring;
• sarf to‘g‘ri ko‘rsatilayotganini tekshiring;
• tijoriy hisobda qiyoslash va plombalashni bajaring.

O‘rnatish loyiha, qurilma pasporti va suv ta’minoti tashkiloti talablariga muvofiq malakali mutaxassis tomonidan bajarilishi kerak.

📦 Komplektatsiya

Mumkin bo‘lgan standart komplekt:

• Uzmeter DN32 ultratovushli suv hisoblagichi;
• montaj gaykalari yoki ulanish qismlari;
• prokladkalar;
• agar ko‘zda tutilgan bo‘lsa, aloqa kabeli;
• pasport;
• muvofiqlik sertifikati;
• zavod qadoqlashi.

Modem, kontroller, SIM-karta, filtr, yopish krani, qaytish klapani va adapterlar odatda alohida olinadi, agar komplektda aniq ko‘rsatilmagan bo‘lsa.

✅ Asosiy afzalliklari

• qanotchasiz ultratovushli o‘lchash;
• harakatlanuvchi o‘lchash qismlari yo‘q;
• raqamli ko‘rsatkich;
• pasport diapazonida kichik sarflarni hisobga olish imkoniyati;
• mexanik tiqilib qolish xavfi kam;
• masofaviy hisob tizimiga ulash imkoniyati;
• turar joy va tijorat obyektlariga mos;
• ASKUV tizimlarida ishlatish mumkin;
• doimiy 220 V quvvat talab qilmaydi;
• O‘zbekistondagi Uzmeter brendi tomonidan ishlab chiqariladi.

⚠️ Buyurtmadan oldin nimalarni tekshirish kerak?

• aniq model va modifikatsiya;
• faqat sovuq suv uchun mo‘ljallanganligi;
• harorat klassi;
• Q1, Q2, Q3 va Q4;
• R metrologik diapazoni;
• maksimal ish bosimi;
• montaj uzunligi;
• korpus va ulanish rezbasi o‘lchami;
• komplekt gaykalarning turi va o‘lchami;
• ruxsat etilgan montaj holati;
• talab qilinadigan to‘g‘ri quvur qismlari;
• IP himoya darajasi;
• raqamli interfeys turi;
• RS-485 protokoli;
• ichki yoki tashqi modem mavjudligi;
• batareya ishlash muddati;
• kabel va montaj qismlari komplektda mavjudligi;
• ishlab chiqarilgan va qiyoslangan sana;
• qiyoslash oralig‘i;
• sertifikatning amal qilish muddati.

⚠️ Muhim: kartochkada modem ichki yoki tashqi ekanini tushuntirmasdan faqat «GSM/GPRS» deb yozish mumkin emas. Agar modem alohida sotilsa, to‘g‘ri ibora: «mos tashqi modem orqali ma’lumotni masofadan uzatish imkoniyati».
